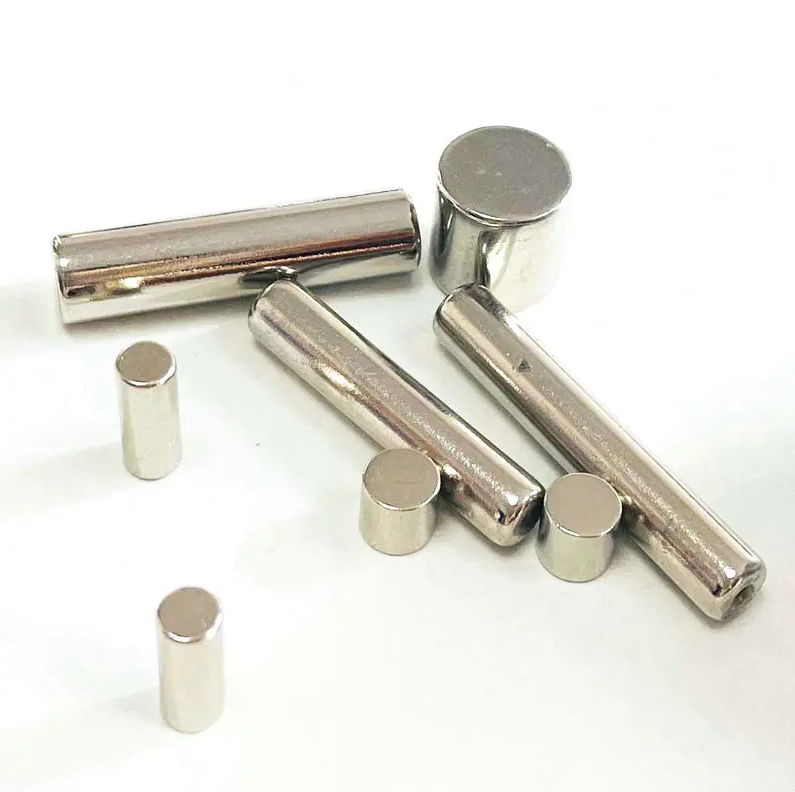

แม่เหล็กทรงกระบอกนีโอไดเมียม - ทำไมพวกมันถึงแข็งแกร่งมาก?

แม่เหล็กทรงกระบอกนีโอไดเมียม มีความแข็งแรงเป็นพิเศษเนื่องจากทำจากโลหะผสมนีโอดิเมียม-เหล็ก-โบรอน (NdFeB) — วัสดุแม่เหล็กถาวรที่ทรงพลังที่สุดเท่าที่เคยค้นพบ . รูปทรงทรงกระบอกของพวกมันจะรวมศูนย์ฟลักซ์แม่เหล็กไปตามแกนเดียว และค่า coercivity สูงของพวกมันทำให้มั่นใจได้ว่าสนามจะยังคงเสถียรแม้อยู่ภายใต้ความเค้นเชิงกลหรือแรงแม่เหล็กที่ตรงข้ามกัน กล่าวโดยสรุป ทั้งวัสดุและรูปร่างทำงานร่วมกันเพื่อสร้างความแรงของแม่เหล็กเกินกว่าที่แม่เหล็กเฟอร์ไรต์หรืออัลนิโกแบบดั้งเดิมสามารถทำได้

โครงสร้างคริสตัล NdFeB: จุดเริ่มความแข็งแกร่ง

รากฐานของก แม่เหล็กทรงกระบอกนีโอไดเมียม พลังของมันอยู่ในโครงสร้างอะตอมของมัน แม่เหล็ก NdFeB ถูกสร้างขึ้นรอบๆ ตาข่ายคริสตัลเตตร้าโกนัล (Nd₂Fe₁₄B) ซึ่ง อะตอมของเหล็กให้โมเมนต์แม่เหล็กปฐมภูมิ ในขณะที่อะตอมของนีโอไดเมียมสร้างแอนไอโซโทรปีของสนามแม่เหล็กคริสตัลไลน์ขนาดใหญ่ ซึ่งหมายความว่าอิเล็กตรอนชอบที่จะจัดแนวตามแกนใดแกนหนึ่งโดยเฉพาะ

แอนไอโซโทรปีนี้เป็นตัวสร้างความแตกต่างที่สำคัญ ทำให้การหมุนโดเมนแม่เหล็กออกไปจากทิศทางที่ต้องการเป็นเรื่องยากมาก ซึ่งแปลโดยตรงเป็นแรงบีบบังคับสูง (ความต้านทานต่อการลดอำนาจแม่เหล็ก) อะตอมของโบรอนจะทำให้โครงผลึกมีเสถียรภาพ ป้องกันการพังทลายของโครงสร้างภายใต้ความเครียดจากความร้อนหรือเชิงกล

จากการเปรียบเทียบ แม่เหล็กเฟอร์ไรต์ทั่วไปจะมีแอนไอโซโทรปีต่ำกว่ามาก ซึ่งเป็นเหตุผลว่าทำไมกระบอกนีโอไดเมียมขนาดเล็กจึงสามารถดึงบล็อกเฟอร์ไรต์ออกมาหลายเท่าของขนาดได้อย่างง่ายดาย

คุณสมบัติทางแม่เหล็กที่สำคัญ: ตัวเลขเบื้องหลังกำลัง

คุณสมบัติที่วัดได้สามประการจะกำหนดประสิทธิภาพของแม่เหล็ก แม่เหล็กทรงกระบอกนีโอไดเมียม เป็นผู้นำในทั้งสาม:

ผลิตภัณฑ์พลังงาน (BHmax) เป็นตัวเลขที่บอกได้มากที่สุด โดยวัดปริมาณพลังงานแม่เหล็กที่ใช้งานได้ต่อหน่วยปริมาตร แม่เหล็กนีโอไดเมียมเกรด N52 สูงถึง 440 kJ/m³ มากกว่าแม่เหล็กเฟอร์ไรต์ทั่วไปถึงสิบเท่า นี่คือสาเหตุที่กระบอกสูบนีโอไดเมียมสามารถสร้างแรงยึดที่แข็งแกร่งจากตัวเครื่องที่กะทัดรัดมาก

รูปทรงกระบอกสูบช่วยขยายประสิทธิภาพได้อย่างไร

รูปร่างไม่ใช่ปัจจัยที่ไม่โต้ตอบ แต่จะเป็นตัวกำหนดทิศทางและความเข้มข้นของฟลักซ์แม่เหล็ก รูปแบบทรงกระบอกมีข้อดีทางเรขาคณิตเฉพาะ:

ความเข้มข้นของฟลักซ์ตามแนวแกน

เมื่อแม่เหล็กทรงกระบอกถูกทำให้เป็นแม่เหล็กในแนวแกน (ผ่านหน้าเรียบ) ฟลักซ์ทั้งหมดจะออกจากหน้าวงกลมด้านหนึ่งและกลับผ่านอีกหน้าหนึ่ง สิ่งนี้จะสร้างสนามแม่เหล็กที่มีความหนาแน่นสูงในแต่ละขั้ว กระบอกสูบที่มี อัตราส่วนเส้นผ่านศูนย์กลางต่อความยาวใกล้เคียง 1:1 มีแนวโน้มที่จะเพิ่มความแรงของสนามไฟฟ้าที่เสาให้สูงสุดตามปริมาณวัสดุที่กำหนด

ลดปัจจัยการล้างอำนาจแม่เหล็ก

แม่เหล็กทั้งหมดจะสร้างสนามล้างอำนาจแม่เหล็กภายในซึ่งจะต้านการดึงดูดของตัวมันเอง กระบอกสูบที่ยืดออก (ที่ความสูงเกินเส้นผ่านศูนย์กลางอย่างมาก) มีปัจจัยการล้างอำนาจแม่เหล็กต่ำกว่าตามทิศทางตามแนวแกน ซึ่งหมายความว่าพลังงานแม่เหล็กโดยธรรมชาติของแม่เหล็กจะส่งผลต่อสนามแม่เหล็กภายนอกมากกว่าที่จะสูญเสียไปกับการต่อสู้ภายใน

ตัวเลือกการดึงดูดแม่เหล็กแบบเรเดียล

แม่เหล็กทรงกระบอก ยังสามารถถูกทำให้เป็นแม่เหล็กในแนวรัศมี โดยมีขั้วเหนืออยู่บนพื้นผิวโค้งด้านนอกและขั้วใต้อยู่ตรงกลาง (หรือกลับกัน) การกำหนดค่านี้ใช้กันอย่างแพร่หลายในมอเตอร์ไฟฟ้าและเซ็นเซอร์ที่จำเป็นต้องมีสนามรัศมีที่หมุนสม่ำเสมอ ความสมมาตรแบบวงกลมของกระบอกสูบเหมาะอย่างยิ่งกับการใช้งานนี้

กระบวนการผลิต: โลหะผสมดิบกลายเป็นแม่เหล็กประสิทธิภาพสูงได้อย่างไร

ความแข็งแรงของแม่เหล็กทรงกระบอกนีโอไดเมียมที่เสร็จแล้วนั้นไม่ได้เกิดขึ้นโดยอัตโนมัติ ขึ้นอยู่กับกระบวนการผลิตที่มีการควบคุมอย่างเข้มงวด:

1. การหลอมและการหล่อโลหะผสม — นีโอไดเมียม เหล็ก และโบรอนถูกหลอมรวมกันแล้วหล่อเป็นแท่งหรือหล่อเป็นแผ่นบาง ๆ เพื่อสร้างโครงสร้างจุลภาคที่สม่ำเสมอ
2. บดให้เป็นผงละเอียด — โลหะผสมถูกบดให้เป็นอนุภาคขนาดประมาณ 3-5 ไมโครเมตร แต่ละอนุภาคควรมีโดเมนแม่เหล็กเพียงโดเมนเดียว ซึ่งจำเป็นต่อการบีบบังคับสูงสุด
3. การจัดตำแหน่งในสนามแม่เหล็ก — ผงถูกกดให้เป็นรูปร่างในขณะที่สนามภายนอกที่แข็งแกร่งจัดแนวแกนคริสตัลทั้งหมดไปในทิศทางเดียวกัน ขั้นตอนนี้เป็นสิ่งสำคัญ — เกรนที่ไม่ตรงจะลดความแรงของแม่เหล็กขั้นสุดท้ายโดยตรง
4. การเผาผนึก — คอมแพคอัดจะถูกให้ความร้อนประมาณ 1,000–1,100°C โดยหลอมอนุภาคให้เป็นวัตถุแข็งและหนาแน่นโดยไม่ละลาย การอบชุบด้วยความร้อนหลังการเผาผนึกจะปรับเคมีขอบเขตเกรนให้เหมาะสม
5. เครื่องจักรกลและการเคลือบ — NdFeB เผาผนึกมีความเปราะและเสี่ยงต่อการกัดกร่อน กระบอกสูบถูกตัดให้ได้ขนาดที่แม่นยำ จากนั้นจึงเคลือบ โดยทั่วไปจะใช้นิกเกิล-ทองแดง-นิกเกิล หรือสังกะสี เพื่อป้องกันการเกิดออกซิเดชัน
6. การสะกดจิตขั้นสุดท้าย — กระบอกสูบที่เสร็จแล้วจะถูกวางในเครื่องสร้างสนามแม่เหล็กแบบพัลส์ซึ่งจะทำให้วัสดุอิ่มตัวโดยการใช้สนามที่แรงกว่าเกณฑ์บังคับ เพื่อล็อคโดเมนให้อยู่ในแนวเดียวกันอย่างถาวร

แต่ละขั้นตอนจะส่งผลต่อเกรดสุดท้าย ความแตกต่างระหว่างแม่เหล็ก N35 และ N52 ส่วนใหญ่มาจากความบริสุทธิ์ของผง ความแม่นยำในการจัดตำแหน่ง และสภาวะการเผาผนึก ไม่ได้มาจากวัสดุที่แตกต่างกันโดยพื้นฐาน

ระบบเกรด: N35 ถึง N52 หมายถึงอะไรจริงๆ

แม่เหล็กนีโอไดเมียมมีจำหน่ายในเกรดมาตรฐาน ตัวเลขที่อยู่หลัง "N" อ้างอิงโดยตรงถึงผลิตภัณฑ์พลังงานสูงสุดในหน่วยเมกะเกาส์-เออร์สเตด (MGOe):

• N35 — ผลิตภัณฑ์พลังงานประมาณ ~35 MGOe (279 kJ/m³) เกรดระดับเริ่มต้น มีจำหน่ายทั่วไปและคุ้มค่า
• N42 — ผลิตภัณฑ์พลังงานประมาณ ~42 MGOe (ประมาณ 334 kJ/m³) ความสมดุลยอดนิยมระหว่างความแข็งแกร่งและความพร้อม
• N52 — ผลิตภัณฑ์พลังงานประมาณ ~52 MGOe (ประมาณ 414 kJ/m³) เกรดสูงสุดที่มีจำหน่ายในท้องตลาด ซึ่งต้องการโลหะผสมบริสุทธิ์อย่างยิ่งและการแปรรูปที่แม่นยำ

ตัวอักษรต่อท้ายเพิ่มเติมแสดงถึงความต้านทานต่ออุณหภูมิ: เกรด "N" ธรรมดาได้รับการจัดอันดับที่ 80°C ในขณะที่เกรด "M" "H" "SH" "UH" และ "EH" ทนได้ถึง 200°C การทนต่ออุณหภูมิที่สูงขึ้นสามารถทำได้โดยการเติมดิสโพรเซียมหรือเทอร์เบียม ซึ่งจะเพิ่มความกดดันโดยต้นทุนของผลิตภัณฑ์พลังงานลดลงเล็กน้อย

จุดแข็งในโลกแห่งความเป็นจริง: ตัวอย่างเชิงปฏิบัติ

คุณสมบัติทางแม่เหล็กเชิงนามธรรมจะมีความหมายเมื่อแปลเป็นแรงยึดเหนี่ยวจริง ตัวอย่างต่อไปนี้แสดงให้เห็นว่าแม่เหล็กทรงกระบอกนีโอไดเมียมสามารถทำอะไรได้บ้างในขนาดเชิงพาณิชย์ทั่วไป:

โปรดทราบว่าแรงดึงเหล่านี้วัดภายใต้สภาวะที่เหมาะสม (พื้นผิวเหล็กเรียบและสะอาด สัมผัสเต็ม) แม้แต่ช่องว่างอากาศเล็กๆ ก็ลดแรงที่มีประสิทธิภาพลงอย่างมาก — ช่องว่าง 1 มม. สามารถลดแรงดึงได้ 50% หรือมากกว่า ขึ้นอยู่กับขนาดและเกรดของแม่เหล็ก

ข้อจำกัดที่ส่งผลต่อความแข็งแกร่งในโลกแห่งความเป็นจริง

แม้จะมีประสิทธิภาพที่โดดเด่น แต่แม่เหล็กทรงกระบอกนีโอไดเมียมก็มีข้อจำกัดทางกายภาพที่กำหนดไว้อย่างชัดเจน ซึ่งวิศวกรและผู้ใช้ต้องคำนึงถึง:

ความไวต่ออุณหภูมิ

แม่เหล็กนีโอไดเมียมเกรด N มาตรฐานเริ่มสูญเสียการดึงดูดแม่เหล็กแบบย้อนกลับได้ที่อุณหภูมิสูงกว่าประมาณ 80°C หากได้รับความร้อนผ่าน กูรีมีอุณหภูมิ 310–340°C พวกมันจะถูกล้างอำนาจแม่เหล็กอย่างถาวร ในทางตรงกันข้าม แม่เหล็กอัลนิโกยังคงใช้งานได้ที่อุณหภูมิสูงถึง 550°C สำหรับการใช้งานที่อุณหภูมิสูง จำเป็นต้องมีเกรดที่สูงกว่าที่มีการเติมดิสโพรเซียม

ความเปราะบางและความเปราะบาง

NdFeB เผาผนึกมีโครงสร้างจุลภาคคล้ายเซรามิก แม่เหล็กรูปทรงกระบอกอาจแตกหรือแตกได้หากแม่เหล็กติดกันกะทันหันหรือหล่นลงบนพื้นผิวแข็ง นี่ไม่ใช่จุดอ่อนในคุณสมบัติทางแม่เหล็ก แต่เป็นข้อจำกัดทางกลของกระบวนการเผาผนึกที่ต้องได้รับการจัดการด้วยการจัดการและการติดตั้งที่เหมาะสม

การกัดกร่อนโดยไม่ต้องเคลือบ

NdFeB ที่ไม่เคลือบผิวจะออกซิไดซ์อย่างรวดเร็วในสภาพแวดล้อมที่ชื้น ก่อตัวเป็นพื้นผิวที่เป็นแป้งซึ่งทำให้ทั้งความสมบูรณ์ของโครงสร้างและประสิทธิภาพของแม่เหล็กลดลง การเคลือบนิกเกิลหรือสังกะสีที่ใช้ระหว่างการผลิตนั้นมีประโยชน์ใช้สอย ไม่ใช่เพียงเพื่อความสวยงามเท่านั้น ความเสียหายต่อการเคลือบอาจทำให้เกิดการกัดกร่อนซึ่งทำให้แม่เหล็กอ่อนตัวลงเรื่อยๆ

เหตุใดแม่เหล็กทรงกระบอกนีโอไดเมียมจึงมีประสิทธิภาพเหนือกว่ารูปทรงอื่นสำหรับการใช้งานหลายอย่าง

เมื่อเปรียบเทียบกับแม่เหล็กแบบจาน (อัตราส่วนความสูงต่อเส้นผ่านศูนย์กลางต่ำมาก) แม่เหล็กแบบบล็อก หรือแม่เหล็กแบบวงแหวน ทรงกระบอกมีข้อดีที่ผสมผสานกันได้จริง:

• เรขาคณิตของสนามที่คาดการณ์ได้ — ความสมมาตรตามแนวแกนทำให้การคำนวณสนามแม่เหล็กตรงไปตรงมา ซึ่งมีประโยชน์สำหรับการออกแบบทางวิศวกรรม
• หน้าเสาแข็งแรง — ปลายกลมแบนรวมฟลักซ์ได้ดี ทำให้เกิดความแรงของสนามพื้นผิวสูงซึ่งมีประโยชน์สำหรับการตรวจจับและการจับยึด
• อัตราส่วนภาพที่หลากหลาย — ด้วยการเปลี่ยนอัตราส่วนความยาวต่อเส้นผ่านศูนย์กลาง วัสดุชนิดเดียวกันจึงสามารถปรับให้เหมาะสมสำหรับโปรไฟล์ฟิลด์ที่แตกต่างกัน: กระบอกสูบสั้นจะให้สนามที่กว้างและตื้น ในขณะที่กระบอกสูบที่ยาวจะให้สนามที่แคบและลึกกว่า
• ความเข้ากันได้กับระบบหมุน — กระบอกสูบพอดีกับรู ตัวเรือน และโรเตอร์อย่างเป็นธรรมชาติ ทำให้กลายเป็นฟอร์มแฟกเตอร์มาตรฐานในมอเตอร์ แอคทูเอเตอร์ และเอ็นโค้ดเดอร์

แม่เหล็กแบบจานมีลักษณะคล้ายกัน แต่มีปัจจัยการล้างอำนาจแม่เหล็กที่สูงกว่าเนื่องจากพื้นที่หน้ามีขนาดใหญ่เมื่อเทียบกับความหนา ซึ่งทำให้ประสิทธิภาพต่อหน่วยปริมาตรของวัสดุค่อนข้างน้อย สำหรับการใช้งานที่ทั้งแรงดึงและความยาวกะทัดรัด รูปทรงของกระบอกสูบมักเป็นตัวเลือกที่เหมาะสมที่สุด
