จะเลือกแม่เหล็ก NdFeB ที่เหมาะกับการใช้งานของคุณได้อย่างไร

การเลือกแม่เหล็ก NdFeB (นีโอดิเมียมไอรอนโบรอน) ที่เหมาะสมนั้นขึ้นอยู่กับปัจจัยหลัก 5 ประการ: เกรด (ความแรงของแม่เหล็ก) อุณหภูมิการทำงานสูงสุด ประเภทการเคลือบ รูปร่างและขนาด และทิศทางการทำให้เป็นแม่เหล็ก . รับพารามิเตอร์ทั้งห้านี้ให้ถูกต้อง แล้วแม่เหล็กจะทำงานได้อย่างน่าเชื่อถือในการใช้งานของคุณเป็นเวลาหลายปี พลาดแม้แต่อันเดียว และคุณอาจเสี่ยงต่อการล้างอำนาจแม่เหล็ก ความล้มเหลวในการกัดกร่อน หรือความไม่ตรงกันทางกลไก คู่มือนี้จะอธิบายการตัดสินใจแต่ละครั้งอย่างเป็นระบบ

ทำความเข้าใจระบบเกรดก่อนสิ่งอื่นใด

แม่เหล็ก NdFeB จำแนกตามเกรด โดยแสดงเป็นตัวเลขตามด้วยตัวอักษรหนึ่งหรือสองตัว เช่น N35, N42, N52 หรือ N35SH ตัวเลขบ่งบอกถึง ผลิตภัณฑ์พลังงานสูงสุดใน MGOe (Megagauss-Oersteds) ซึ่งเป็นการวัดความหนาแน่นของพลังงานแม่เหล็กโดยตรง ตัวอักษรระบุถึงระดับประสิทธิภาพเชิงความร้อนของแม่เหล็ก

ต่อไปนี้คือรายละเอียดเกรดทั่วไปและผลิตภัณฑ์พลังงานโดยทั่วไป:

กฎการปฏิบัติ: อย่าเลือกเกรดสูงสุดโดยอัตโนมัติ . เกรดที่สูงกว่านั้นตัดเฉือนได้ยากกว่า เปราะกว่า และอาจมีค่าบังคับต่ำกว่า ซึ่งหมายความว่าพวกมันจะละลายแม่เหล็กได้ง่ายขึ้นที่อุณหภูมิสูง จับคู่เกรดกับความแรงของสนามจริงที่ต้องการในการออกแบบของคุณ

จับคู่พิกัดอุณหภูมิกับสภาพแวดล้อมการทำงานของคุณ

อุณหภูมิเป็นข้อกำหนดที่มักถูกมองข้ามมากที่สุดเมื่อเลือก แม่เหล็ก NdFeB . แม่เหล็กเกรด N มาตรฐาน (ไม่มีส่วนต่อท้าย) มีอุณหภูมิการทำงานสูงสุดเพียงเท่านั้น 80°ซ . การปล่อยให้พวกมันสัมผัสกับอุณหภูมิที่สูงขึ้นจะทำให้เกิดการลดอำนาจแม่เหล็กแบบย้อนกลับไม่ได้ ซึ่งเป็นความล้มเหลวที่ไม่สามารถแก้ไขได้โดยไม่ต้องทำการแม่เหล็กใหม่

ส่วนต่อท้ายตัวอักษรในเกรดบ่งบอกถึงระดับการบีบบังคับที่อุณหภูมิสูง:

• ไม่มีส่วนต่อท้าย (เช่น N42): อุณหภูมิใช้งานสูงสุด 80°C
• M (เช่น N42M): สูงถึง 100°C
• H (เช่น N42H): สูงถึง 120°C
• SH (เช่น N38SH): สูงถึง 150°C
• UH (เช่น N35UH): สูงถึง 180°C
• EH (เช่น N33EH): สูงถึง 200°C
• AH (เช่น N30AH): สูงถึง 220°C

ตัวอย่างเช่น มอเตอร์ฉุดลากของรถยนต์ไฟฟ้าอาจเห็นอุณหภูมิภายในชุดโรเตอร์ 120–150°C ในกรณีนี้ เกรด N42H หรือ N38SH คือตัวเลือกที่เหมาะสม การใช้ N42 มาตรฐานจะส่งผลให้เกิดการสูญเสียสนามภายในรอบการทำงานแรกที่อุณหภูมิสูง

รวมถึงเรื่องของแม่เหล็กด้วย ค่าสัมประสิทธิ์อุณหภูมิคงเหลือ ซึ่งโดยทั่วไปคือ −0.11% ถึง −0.12% ต่อ °C สำหรับ NdFeB แม่เหล็กพิกัดที่ 1.30 T ที่ 20°C จะผลิตกระแสไฟฟ้าประมาณ 1.17 T ที่ 120°C ซึ่งลดลง 10% ซึ่งจะต้องนำมาพิจารณาในการออกแบบวงจรแม่เหล็กของคุณ

เลือกการเคลือบที่ถูกต้องสำหรับสภาพแวดล้อมของคุณ

แม่เหล็ก NdFeB มีความไวต่อการกัดกร่อนสูง โลหะผสมฐานประกอบด้วยธาตุเหล็กและธาตุหายากที่จะเกิดสนิมอย่างรวดเร็วในสภาพแวดล้อมที่ชื้นหรือรุนแรงทางเคมีโดยไม่มีการเคลือบป้องกัน การเลือกการเคลือบที่ไม่ถูกต้องเป็นหนึ่งในสาเหตุหลักของความล้มเหลวของแม่เหล็กก่อนวัยอันควรในสนาม

ตัวเลือกการเคลือบทั่วไปและลักษณะเฉพาะ

โปรดทราบว่าความหนาของชั้นเคลือบส่งผลโดยตรงต่อความคลาดเคลื่อนของขนาด หากการออกแบบของคุณมีระยะห่างที่แคบ เช่น ช่องโรเตอร์ที่มีความทนทาน 0.1 มม. ชั้นนิกเกิล 20 μm จะต้องคำนึงถึงขนาดที่ตัดเฉือนของแม่เหล็กด้วย

กำหนดรูปร่างและขนาดตามวงจรแม่เหล็กของคุณ

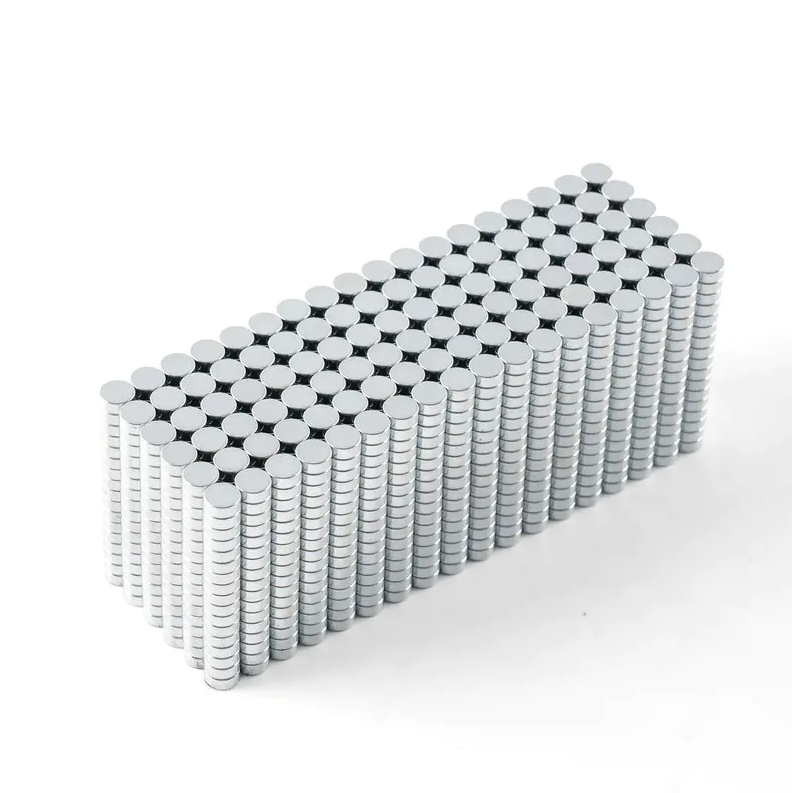

แม่เหล็ก NdFeB ผลิตขึ้นในรูปทรงมาตรฐานที่หลากหลาย: บล็อก แผ่นดิสก์ วงแหวน ส่วนโค้ง แท่ง และโปรไฟล์แบบกำหนดเอง รูปร่างที่คุณเลือกต้องรองรับเรขาคณิตของวงจรแม่เหล็ก ไม่ใช่ในทางกลับกัน

ข้อควรพิจารณาด้านมิติที่สำคัญ ได้แก่:

• อัตราส่วนความยาวต่อเส้นผ่านศูนย์กลาง (L/D) สำหรับแม่เหล็กทรงกระบอก: โดยทั่วไปแนะนำให้ใช้อัตราส่วน L/D ที่สูงกว่า 0.7 เพื่อหลีกเลี่ยงการล้างอำนาจแม่เหล็กในตัวเองจากปัจจัยรูปร่าง
• อาร์คแม่เหล็กสำหรับมอเตอร์: รัศมีภายในและภายนอก มุมโค้ง (เช่น 45°, 60°, 90°) และความหนา ล้วนส่งผลต่อความหนาแน่นของฟลักซ์ในช่องว่างอากาศ แม้แต่การเบี่ยงเบน 1° ในมุมโค้งก็สามารถเปลี่ยนรูปคลื่น back-EMF ในมอเตอร์ BLDC ได้
• แม่เหล็กวงแหวนสำหรับเครื่องฟลักซ์ตามแนวแกน: ความสม่ำเสมอของความหนาของผนังที่ ±0.05 มม. มักมีความสำคัญอย่างยิ่งต่อประสิทธิภาพที่สมดุล
• เกรดความอดทน: โดยทั่วไปความคลาดเคลื่อนมาตรฐานจะอยู่ที่ ±0.1 มม. สำหรับ NdFeB เผาผนึก การเจียรที่แม่นยำสามารถบรรลุ ±0.02 มม. แต่จะเพิ่มต้นทุนและระยะเวลารอคอยสินค้า

สำหรับการยึดแม่เหล็กที่ใช้ในฟิกซ์เจอร์หรือสลัก แรงดึงจะขึ้นอยู่กับช่องว่างอากาศอย่างมาก ดิสก์แม่เหล็กที่มีพิกัดแรงดึง 10 กก. ที่ช่องว่าง 0 มม. จะผลิตน้อยกว่า 1 กก. ที่ช่องว่างอากาศ 3 มม. ซึ่งเป็นปัจจัยที่หยดลงสิบครั้งเนื่องจากการไม่เต็มใจของช่องว่างอากาศเพียงอย่างเดียว

ระบุทิศทางการดึงดูดสำหรับการประกอบของคุณ

แม่เหล็ก NdFeB สามารถถูกทำให้เป็นแม่เหล็กได้ในทิศทางที่แตกต่างกันโดยสัมพันธ์กับเรขาคณิต ตัวเลือกที่พบบ่อยที่สุดคือ ตามแนวแกน (ผ่านความหนา), เส้นผ่านศูนย์กลาง (ตามเส้นผ่านศูนย์กลาง) และรัศมี (จากศูนย์กลางออกไปด้านนอก) การระบุทิศทางการทำให้เป็นแม่เหล็กไม่ถูกต้องจะส่งผลให้แม่เหล็กไม่สามารถใช้ในการประกอบของคุณได้ แม้ว่าพารามิเตอร์อื่นๆ จะถูกต้องก็ตาม

• การทำให้เป็นแม่เหล็กตามแนวแกน: มาตรฐานสำหรับแม่เหล็กแบบดิสก์และบล็อกส่วนใหญ่ ขั้วเหนือและขั้วใต้อยู่บนหน้าแบน
• การทำให้เป็นแม่เหล็กแบบมีเส้นผ่านศูนย์กลาง: ทั่วไปสำหรับแท่งทรงกระบอกที่ใช้ในเซ็นเซอร์และแอคชูเอเตอร์เชิงเส้น เสาอยู่ฝั่งตรงข้ามของกระบอกสูบ
• การทำให้เป็นแม่เหล็กในแนวรัศมี: ใช้ในแม่เหล็กวงแหวนสำหรับมอเตอร์กระแสตรงและลำโพงบางรูปแบบ ต้องใช้ฟิกซ์เจอร์แม่เหล็กแบบพิเศษและซับซ้อนกว่าในการผลิต
• การทำให้เป็นแม่เหล็กหลายขั้ว: นำไปใช้กับวงแหวนหรือส่วนโค้งในสเต็ปเปอร์มอเตอร์และการใช้งานตัวเข้ารหัส วงแหวนเดี่ยวสามารถมีเสาได้ 8, 16 หรือ 32 เสา โดยสลับบริเวณเหนือ-ใต้

ตรวจสอบทิศทางการทำให้เป็นแม่เหล็กด้วยมิเตอร์เกาส์หรือโพรบฮอลล์ก่อนที่จะรวมแม่เหล็กเข้ากับชุดประกอบ โดยเฉพาะอย่างยิ่งในการกำหนดค่าแบบหลายขั้ว ซึ่งข้อผิดพลาดของขั้วอาจทำให้เกิดความไม่สมดุลของโรเตอร์ได้

บัญชีสำหรับคุณสมบัติทางกลและข้อจำกัดในการจัดการ

แม่เหล็ก NdFeB เป็นวัสดุคล้ายเซรามิกเผาผนึก พวกเขาเป็น แข็งแต่เปราะ โดยมีกำลังอัดประมาณ 1,050 MPa แต่มีกำลังรับแรงดัดงอเพียง 250 MPa ซึ่งหมายความว่าสามารถทนทานต่อแรงอัดได้ดี แต่จะแตกหรือแตกร้าวภายใต้การโค้งงอ การกระแทก หรือความเค้นแรงดึง

ข้อกำหนดในการจัดการในทางปฏิบัติที่ต้องวางแผนสำหรับ:

• แม่เหล็กขนาดใหญ่ (มากกว่า 50 มม. ในทุกมิติ) ต้องใช้อุปกรณ์ติดตั้งหรือตัวเว้นระยะระหว่างการประกอบ เพื่อป้องกันการดึงดูดและการแตกหักของแรงกระแทกที่ไม่สามารถควบคุมได้
• แม่เหล็ก NdFeB should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• การติดกาวเป็นเรื่องปกติสำหรับการติดตั้ง อย่างไรก็ตาม กาวต้องได้รับการจัดอันดับสำหรับอุณหภูมิการทำงานและการขยายตัวทางความร้อนที่แตกต่างกันระหว่างแม่เหล็ก (สัมประสิทธิ์ ~5 × 10⁻⁶/°C) และตัวเรือนเหล็ก (~11 × 10⁻⁶/°C)
• เครื่องกระตุ้นหัวใจ บัตรเครดิต และนาฬิกากลไกจะต้องเก็บให้ห่างจากกันอย่างน้อย 10–15 ซม. ในระหว่างการจับแม่เหล็กคุณภาพสูง

ใช้กรอบการตัดสินใจเพื่อรวมข้อกำหนดที่เหมาะสม

เมื่อจัดหา แม่เหล็ก NdFeB สำหรับการสมัครใหม่ การดำเนินการตามคำถามเหล่านี้ตามลำดับจะกำจัดตัวเลือกที่ไม่เหมาะสมอย่างเป็นระบบ:

1. อุณหภูมิสูงสุดที่แม่เหล็กจะเข้าถึงได้คือเท่าไร? → สิ่งนี้จะกำหนดส่วนต่อท้ายเกรด (ไม่มีส่วนต่อท้าย, M, H, SH, UH, EH หรือ AH)
2. ต้องใช้ความหนาแน่นของฟลักซ์หรือแรงดึงที่จุดทำงานเท่าใด → สิ่งนี้จะกำหนดผลิตภัณฑ์พลังงานขั้นต่ำและเกรดตัวเลข (เช่น N35 กับ N48)
3. การสัมผัสกับสิ่งแวดล้อมคืออะไร? → วิธีนี้จะกำหนดการเคลือบ (Ni สำหรับภายในอาคารที่แห้ง อีพ็อกซี่หรือพาริลีนสำหรับสภาพแวดล้อมชื้นหรือสารเคมี)
4. วงจรแม่เหล็กต้องการรูปทรงและทิศทางแม่เหล็กแบบใด → สิ่งนี้จะกำหนดรูปทรงและการวางแนว
5. ความคลาดเคลื่อนของมิติจำเป็นต้องมีอะไรบ้าง? → วิธีนี้จะกำหนดว่าความคลาดเคลื่อนของการเผาผนึกมาตรฐานเพียงพอหรือการบดที่แม่นยำหรือไม่
6. ต้องใช้ปริมาณเท่าใด และความถี่ในการจัดส่งเท่าใด → สิ่งนี้ส่งผลต่อว่าขนาดแค็ตตาล็อกมาตรฐานหรือเครื่องมือแบบกำหนดเองจะใช้งานได้จริงมากกว่าหรือไม่

แนะนำให้ใช้การจำลองสนามแม่เหล็กไฟไนต์เอลิเมนต์ (FEM) โดยใช้ข้อมูลเส้นโค้ง B-H จริงสำหรับเกรดที่คุณเลือก ไม่ใช่สมมติฐานแบบง่าย ก่อนที่จะสรุปข้อกำหนดสำหรับการใช้งานที่มีปริมาณมากหรือมีความสำคัญต่อความปลอดภัย

ตรวจสอบคุณภาพผ่านการทดสอบที่ได้มาตรฐาน

เมื่อคุณระบุข้อกำหนดเฉพาะเป้าหมายแล้ว ให้ขอรายงานการทดสอบวัสดุที่ได้รับการรับรอง (CMTR) หรือข้อมูลการทดสอบของบุคคลที่สามที่ยืนยันพารามิเตอร์ต่อไปนี้สำหรับชุดการผลิตแต่ละชุด:

• รีมาเนนซ์ (Br) — ตรวจสอบผ่านฟลักซ์มิเตอร์ที่ปรับเทียบแล้ว ไม่ใช่แค่การอ่านเกาส์พื้นผิว
• การบีบบังคับ (Hcb และ Hcj) — การบีบบังคับภายใน Hcj มีความสำคัญอย่างยิ่งต่อเกรดที่มีอุณหภูมิสูง
• ผลิตภัณฑ์พลังงานสูงสุด (BHmax) — ต้องอยู่ในกรอบเกรดที่ประกาศไว้
• ผลการทดสอบสเปรย์เกลือ — ASTM B117 หรือเทียบเท่า ตรงกับข้อกำหนดการเคลือบ
• รายงานการตรวจสอบมิติ — ขนาดที่สำคัญได้รับการตรวจสอบเทียบกับความคลาดเคลื่อนของการวาดโดยใช้ CMM หรือการวัดด้วยแสง

ความสม่ำเสมอของแบทช์ต่อแบทช์ถือเป็นความท้าทายที่ทราบกันดีในการผลิต NdFeB ที่มีการเผาผนึก คุณสมบัติของแม่เหล็กอาจแตกต่างกันได้ ±3–5% ระหว่างเตาเผาแต่ละชุด ซึ่งมีความสำคัญในการใช้งานที่มีความแม่นยำ การระบุเกณฑ์การตรวจสอบขาเข้าในใบสั่งซื้อของคุณ ไม่ใช่แค่อาศัยการรับรองด้วยตนเองของซัพพลายเออร์ เป็นขั้นตอนปฏิบัติที่ป้องกันความล้มเหลวในการประกอบชิ้นส่วนปลายน้ำ
